WinRelais
WinRelais™ est un logiciel de saisie de schémas électriques de types unifilaires, multifilaires, architecturaux et développés, pour le bâtiment et l’industrie.
WinRelais™ est le nouveau nom du logiciel XRelais™ (autrefois édité par MICRELEC).
L’éditeur de Winrelais est Ingerea, basé à Paris.
Le site officiel est http://www.typonrelais.com/.
WinRelais au lycée Palissy
Le lycée Palissy possède une licence Établissement de WinRelais version 2.3, commandée par la section BTS Électrotechnique, installable sur tout poste de l’établissement.
Voir les nouveautés de la version 2.3 ; en cas de lien rompu voir le doc joint.
Les étudiants et apprentis qui souhaitent utiliser WinRelais sur leur ordinateur personnel peuvent demander une “Licence spéciale Étudiant” à leur professeur de STI.
Mise à jour des librairies
A l’installation, les bibliothèques des composants (grossièrement traduites par “librairies”) ne sont peut-être pas à jour. Il convient donc de les mettre à jour, surtout que celle-ci est gratuite :

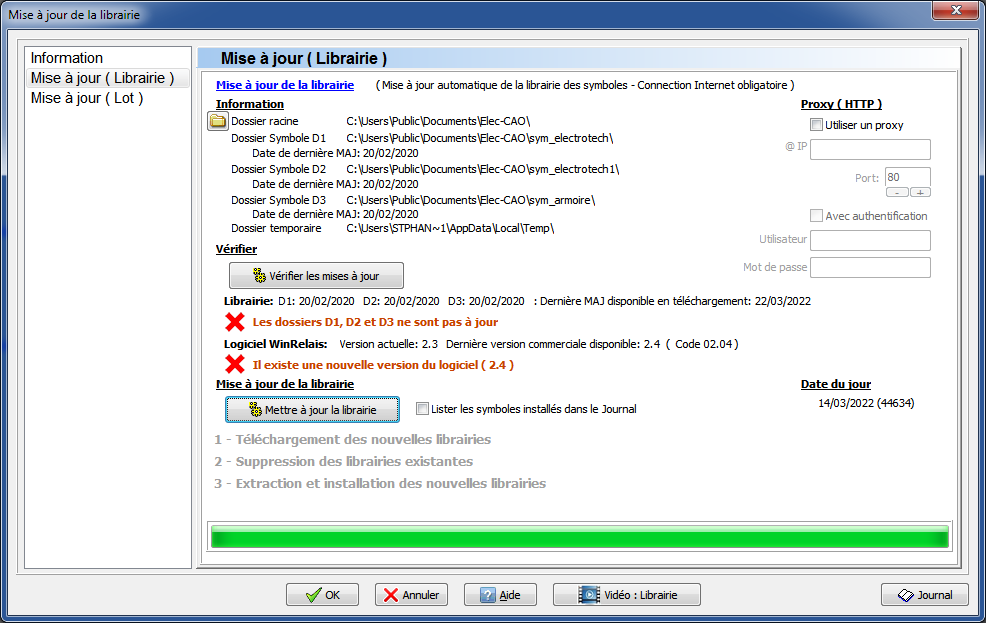

- Menu : Outils | Mise à jour des librairies...
- Rubrique : Mise à jour (librairie)
- Cliquer sur Vérifier les mises à jour,

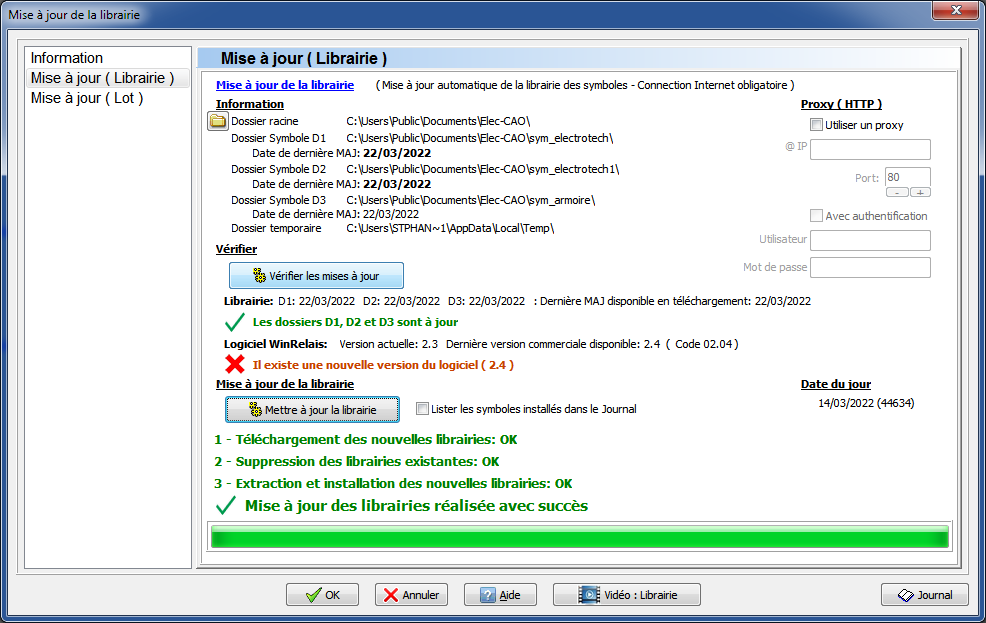

- Le cas échéant cliquer sur Mettre à jour la librairie
Remarque :

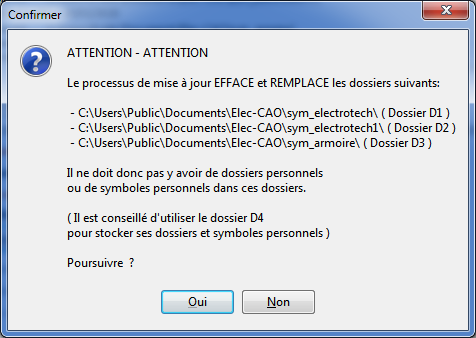

Dans une boîte de dialogue qui suit, il est noté :
Il ne doit donc pas y avoir de dossiers personnels ou de symboles personnels dans ces dossiers.
Il est conseillé d’utiliser le dossier D4 pour stocker ses dossiers et symboles personnels)
Donc si l’on vous fournit des symboles pour le lycée Palissy, les stocker plutôt dans D4.
Définition d’une librairie personnalisée
Voir le tutoriel Organisation de la librairie WinRelais.
Les dossiers de librairies D1 à D4 par défaut sont placés dans les Documents publics, dans un dossier elec-cao qui contient 3 sous-dossiers :
- sym_electrotech
- sym_electrotech1
- sym_armoire
- sym_electronic
D’une part on se doute que le dossier sym_electronic nous sera peu utile, d’autre part nous avons déjà reçu le conseil de placer nos symboles personnalisés dans le dossier D4. Nous allons donc le redéfinir.
- Créer un dossier “
--- BTS_Elec” à l’emplacement conseillé par le professeur de STI, par exempleU:\WinRelais-Palissy\--- BTS_Elec - Appeler le menu Outils | Options
- Rubrique Dossiers
- Cliquer sur le bouton Parcourir... en face du 4ème chemin de dossiers de Symboles
- Sélectionner le dossier U :\WinRelais-Palissy (et non U :\WinRelais-Palissy--- BTS_Elec), valider.
Pour vérifier :
- Créer un nouveau schéma,
- Placer un symbole,
- Sélectionner le dossier [D4]
- vérifier le chemin et les composants disponibles.
Note : Le dossier D4 désigné ne doit pas être directement le dossier qui contient les symboles .xsy, mais un dossier qui contient un/des sous-dossier(s) qui contien(nen)t les symboles.

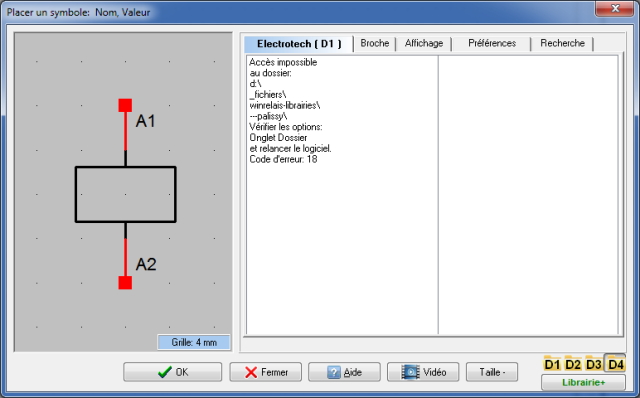

Si le dossier désigné ne contient aucun sous-dossier, l’accès aux symboles dans D4 délivre un message d’erreur :
Accès impossible au dossier U :\WinRelais-Palissy--- BTS_Elec
Vérifier les options : Onglet Dossier et relancer le logiciel. Code d’erreur : 18
- Code d’erreur : 18
Aide
Voici 2 fichiers complémentaires d’aide pour le fonctionnement des librairies :
- Installation d’une nouvelle librairie
- Par l’auteur du logiciel WinRelais
- Fonctionnement historique de la librairie
- Par l’auteur du logiciel WinRelais
